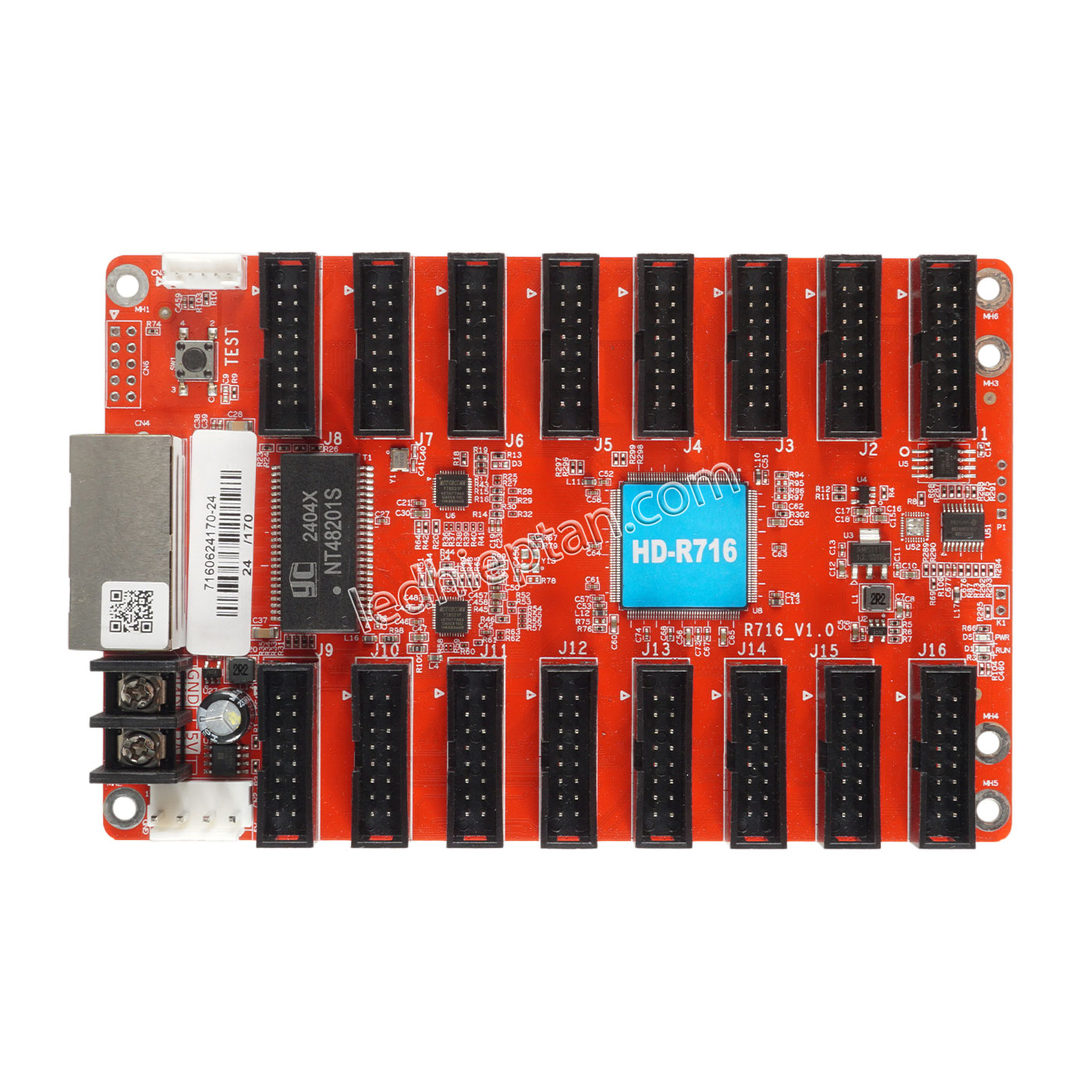

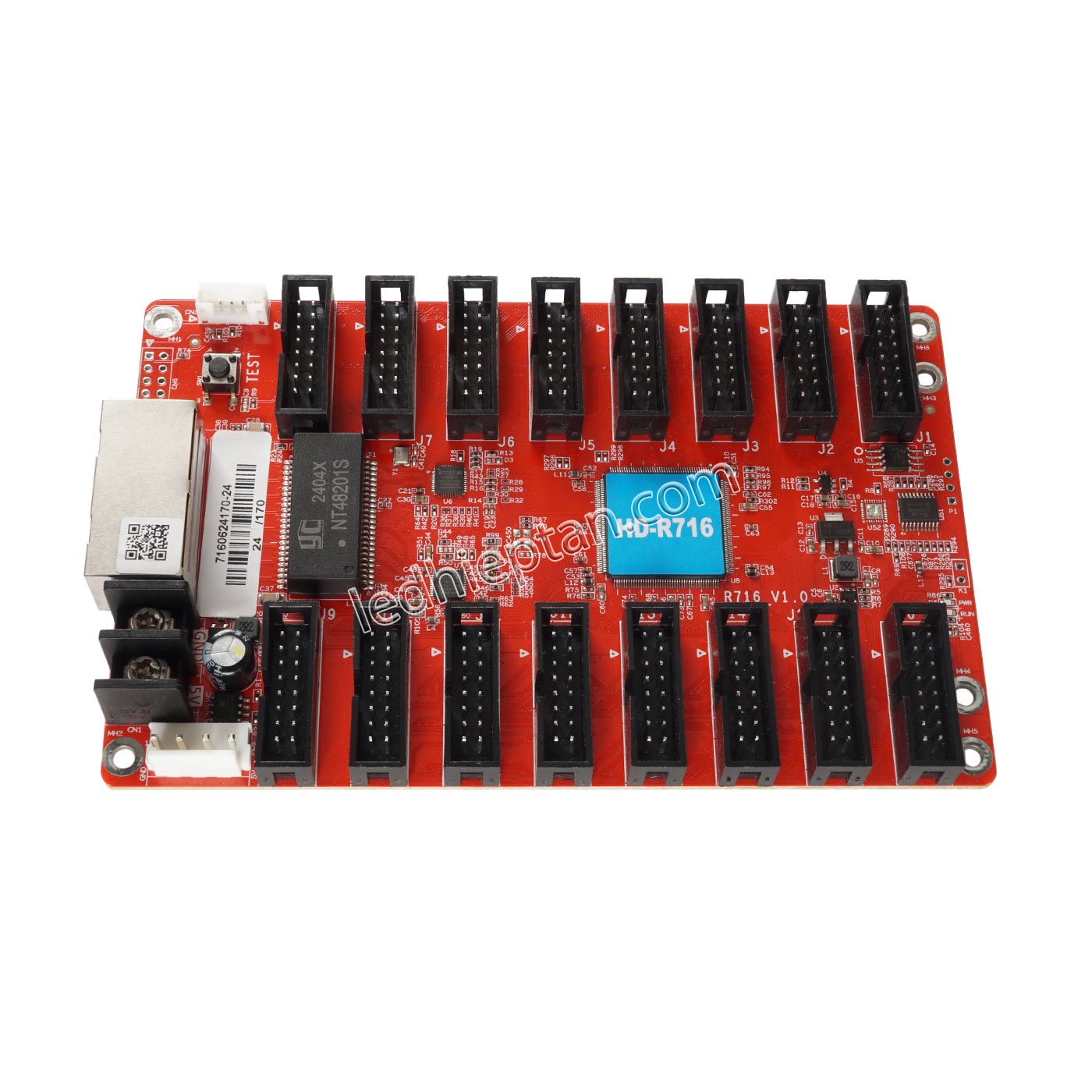

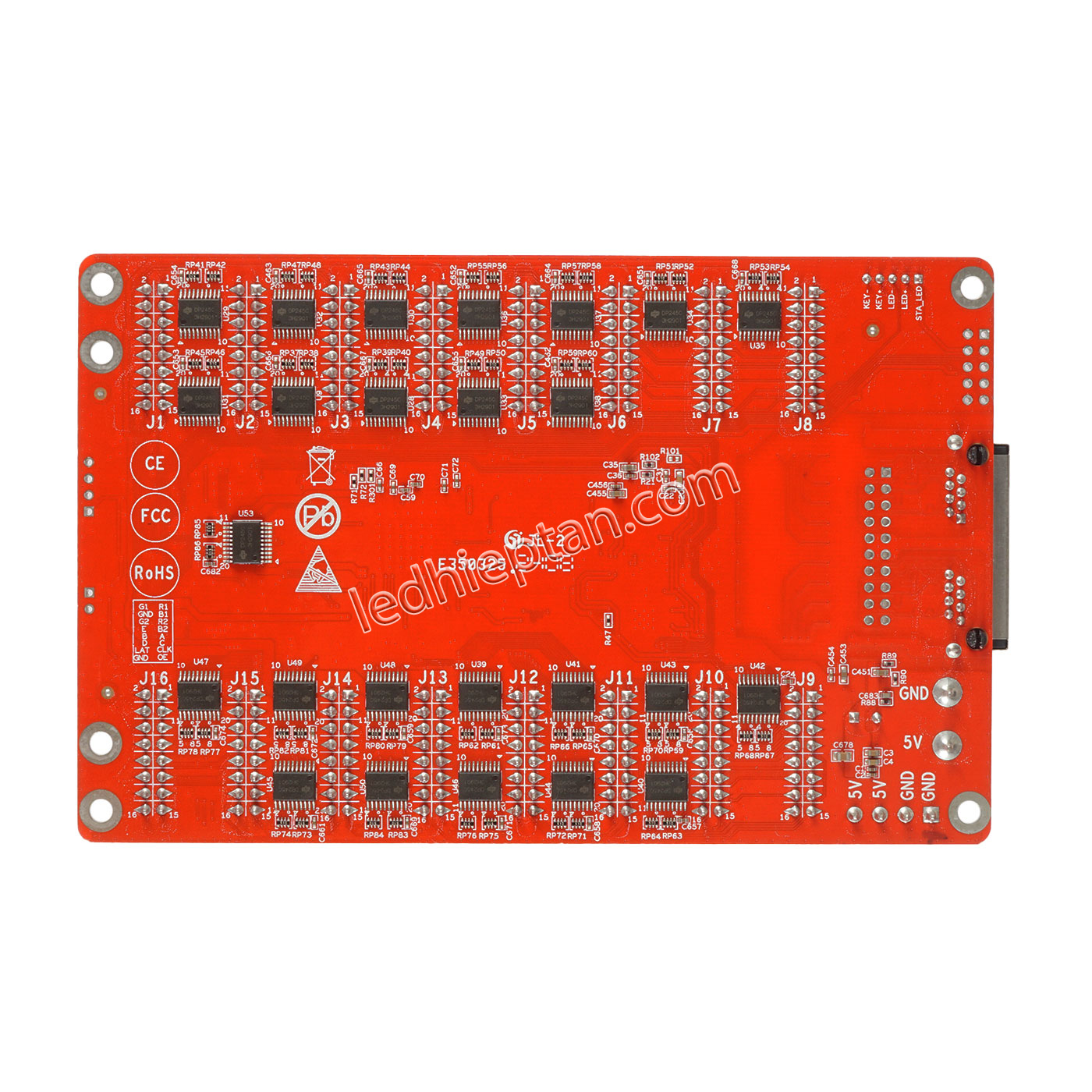

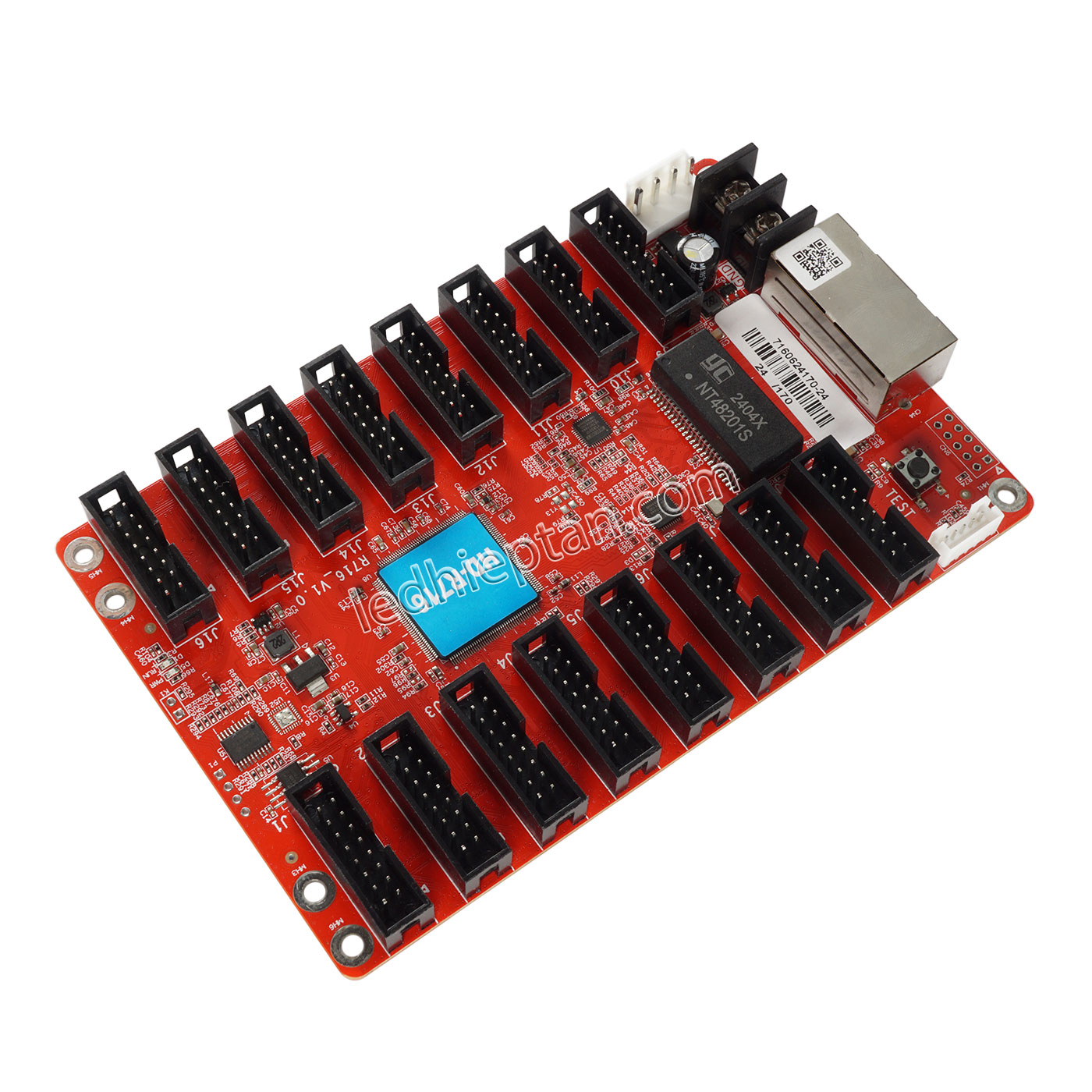

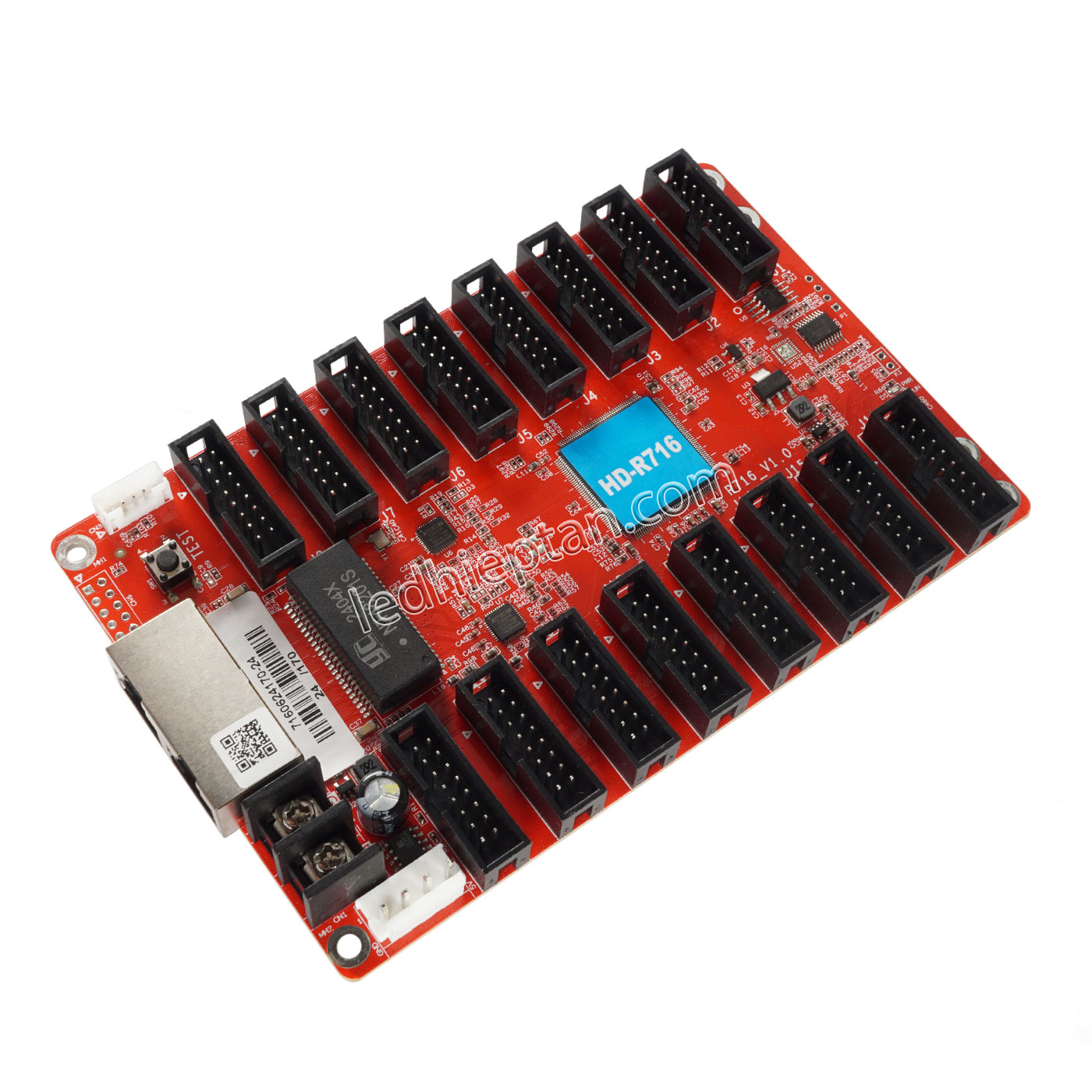

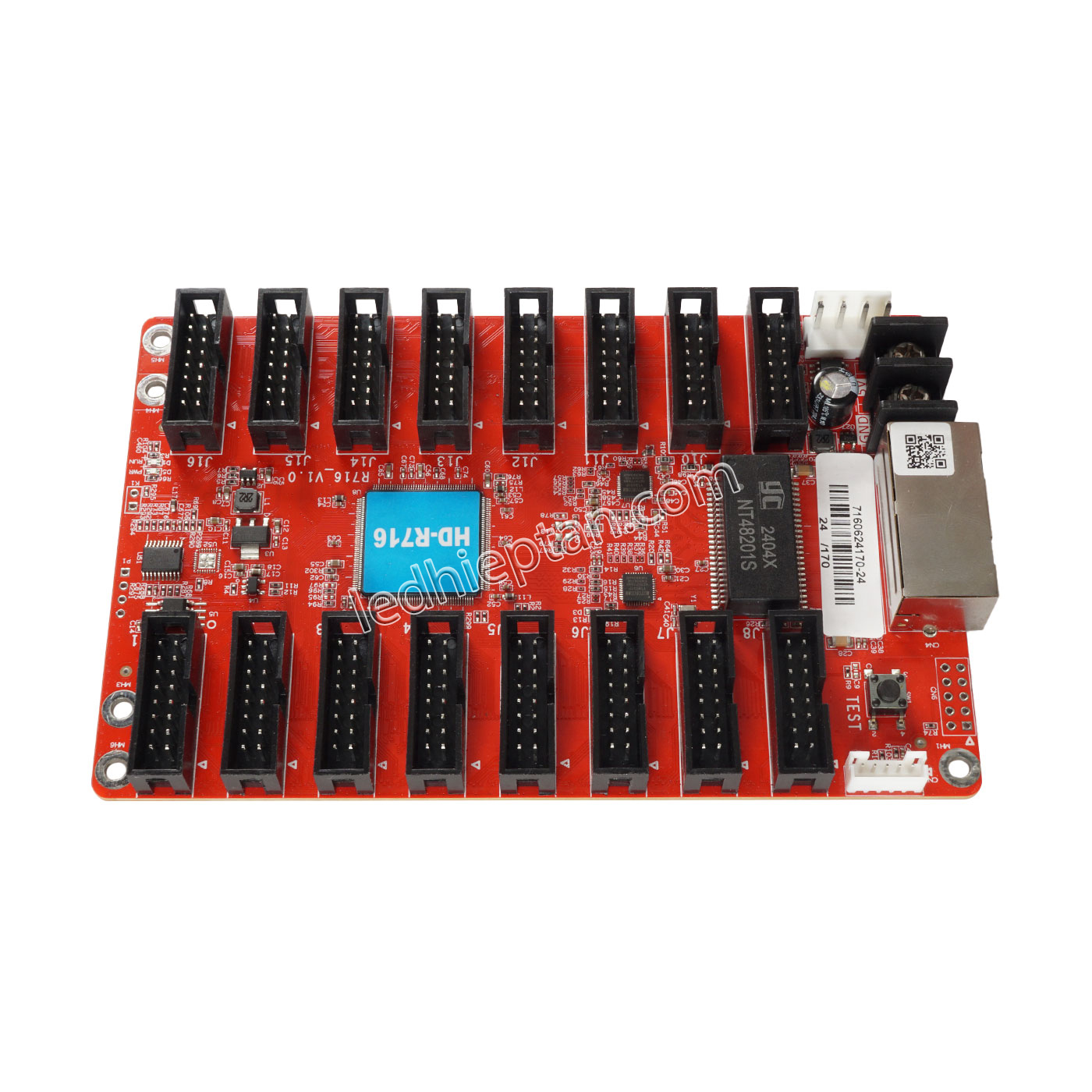

Card thu HD-R716

350,000 đ

Mã sản phẩm: NHD1365R

Card thu HD-R716 với 16 cổng HUB75E, tương thích với card thu HUB75 dòng R như R500/R508/R512/R512S/R512T/R516/R516T/R612,... có nhiệm vụ nhận dữ liệu từ card phát và chuyển dữ liệu vào màn hình

SẢN PHẨM CÙNG LOẠI

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN

Tất Cả Khuyến Mãi
Bảo hành: 12 tháng

Sản phẩm liên quan

Chi tiết Tài liệu Video

Ứng dụng:

Card thu có nhiệm vụ nhận dữ liệu video từ card phát và gán nó cho từng chip LED trên các tấm module LED tạo nên màn hình, từ đó tạo thành hình ảnh có kích thước tương ứng hoàn chỉnh và gọn gàng.

Tài liệu và video:

Hướng dẫn sử dụng card màn hình hãng HD

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM
Phạm vi điều khiển	Normal IC: 163.840 pixels PWM IC: 262.144px
Phương thức quét	Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan
Card phát phù hợp	Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP

Thông số chi tiết:

Phương thức giao tiếp	Cổng mạng Gigabit ethernet
Kết nối nhiều card	Card thu có thể được kết nối theo bất kỳ trình tự nào
Mức xám	256~65536
Điện áp hoạt động	5V
Công suất tiêu thụ	5W
Trọng lượng	100g
Tỷ lệ lỗi	0%

Chế độ điều khiển:

Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

Giao diện phần cứng:

1. Nút test, kiểm tra tính đồng nhất của độ sáng màn hình và độ phẳng của module màn hình

2. Đèn báo mạng Gigabit D3, D4 cho 2 cổng mạng Gigabit Ethernet, không kết nối-đèn tắt, kết nối nhưng không hoạt động-đèn luôn sáng, kết nối và hoạt động-đèn nhấp nháy

3. Cổng mạng Gigabit Ethernet, sử dụng để kết nối với card phát hoặc card thu, 2 cổng mạng giống nhau và có thể thay đổi cho nhau

4. Giao diện nguồn, có thể cấp nguồn từ 4.0V~5.5VDC

5. Giao diện nguồn chống sai, tương tự (4)

6. Cổng HUB75E, kết nối với module LED

7. Đèn báo trạng thái làm việc

Đèn báo	Màu	Trạng thái	Mô tả
PWR (D5)	Xanh lá	Luôn sáng	Nguồn điện vẫn bình thường
RUN (D1)	Xanh lá	Nhấp nháy mỗi 2s	Kết nối cáp Ethernet bất thường, hoặc không có nguồn video đầu vào
		Nhấp nháy 4 lần mỗi 1s	Card thu hoạt động bình thường, đầu vào ethernet có sẵn
		Nhấp nháy 5 lần trong 2.5s và tắt 1.5s	Trạng thái nhìn thông số card thu
