Card HD-C16L WiFi

Card HD-C16L WiFi là card phát đa phương tiện thế hệ mới, được tích hợp card phát, card thu và thiết bị phát lại đầu cuối. So với giải pháp OFFLINE truyền thống, nó có thể giúp giảm yêu cầu về thiết bị, và có thể điều khiển bất cứ lúc nào. Tiết kiệm chi phí hơn với việc hỗ trợ card thu tích hợp kết nối trực tiếp với màn hình LED.

Phần mềm hỗ trợ trên máy tính: HDPlayer

Phần mềm hỗ trợ trên ĐTDĐ: LedArt

Điều khiển qua internet: HD Cloud Platform



Ứng dụng:

HD-C16L có thể được dùng trong nhiều ứng dụng quảng cáo và hiển thị thông tin



Hướng dẫn sử dụng:

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ	Tương thích với tấm full màu ngoài trời, trong nhà  Hỗ trợ chip thông thường và chip PWM
Phạm vi điều khiển	650.000 pixel, ngang tối đa 8192, cao tối đa 1920
Điện áp hoạt động	5V
Công suất tiêu thụ	8W
Tỷ lệ lỗi	0%

Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.

Thông số chi tiết:

Chức năng cơ bản	Hiển thị video, hình ảnh, GIF, text, văn bản, đồng hồ, thời gian,...  Kết hợp cảm biến để điều khiển từ xa, hiển thị nhiệt độ, độ ẩm, độ sáng,..
Âm thanh đầu ra	Âm thanh đa chiều
Bộ nhớ	4GB
Giao tiếp	LAN, 4G(phiên bản trong bài viết không hỗ trợ), Wi-Fi, USB

Thông số khác:

Định dạng video	AVI, WMV, MPG, RM/RMVB, VOB, MP4, FLV và các định dạng video phổ biến khác  Hỗ trợ tối đa 2 video 1080 cùng một lúc
Định dạng hình ảnh	Hỗ trợ các định dạng BMP, GIF, JPG, JPEG, PNG, PBM, PGM, PPM và các định dạng hình ảnh thông thường khác
Text	Văn bản 1 hàng, văn bản tĩnh, văn bản nhiều hàng, chữ hoạt ảnh, WPS,...
Thời gian	Quản lý và hiển thị thời gian thực RTC
Nhiệt độ làm việc	-40℃ - 80℃
Phụ kiện kèm theo	Ăng ten
Trọng lượng	140g/mạch
Kháng nước	Không kháng nước



Chế độ điều khiển:

1. Điều khiển độc lập, kết nối WiFi, kết nối trực tiếp cổng mạng hoặc giao diện USB để hoạt động

2. Điều khiển cụm, hỗ trợ điều khiển từ xa qua Internet

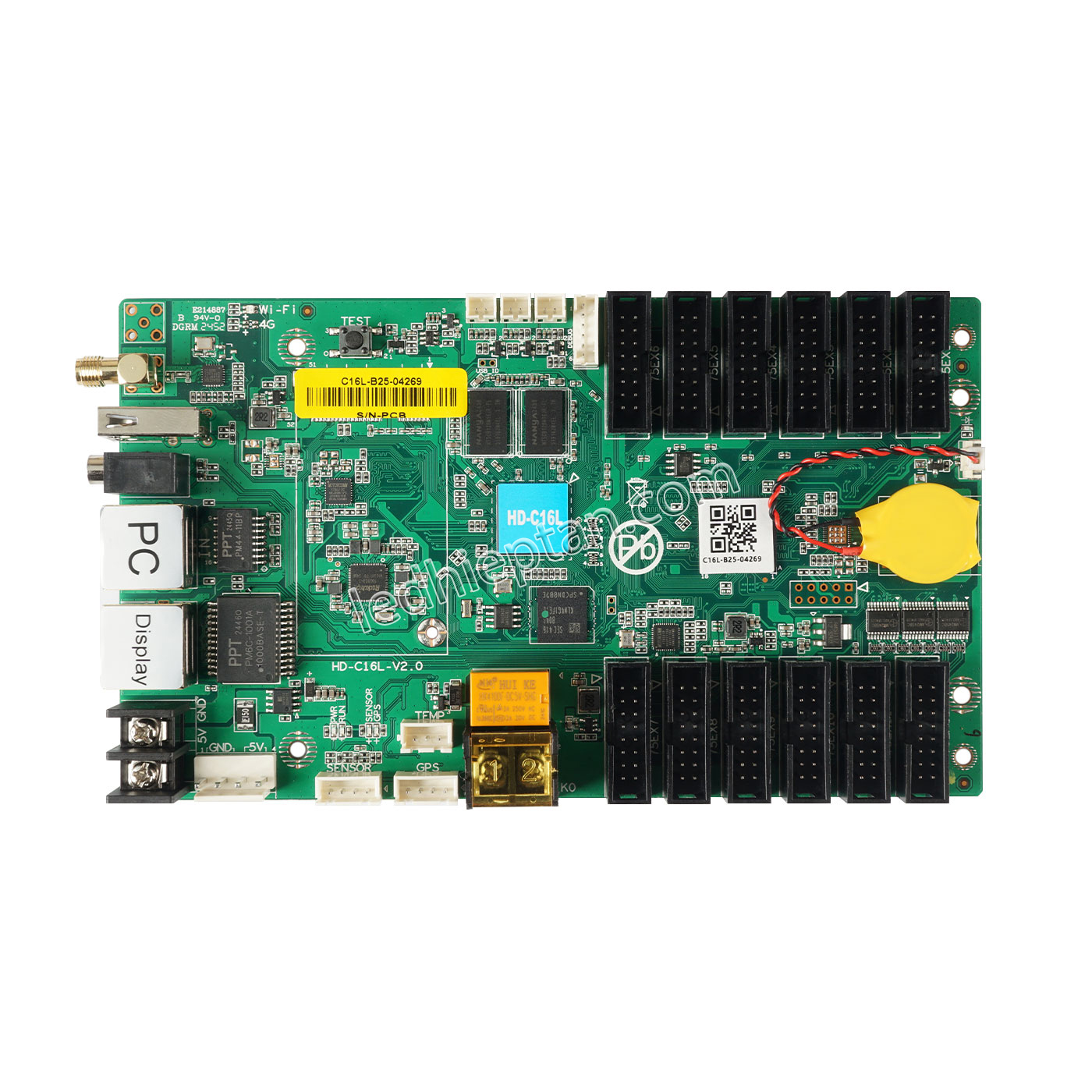

Giao diện phần cứng:

1. Giao diện nguồn đầu vào: DC5V

2. Cổng mạng đầu ra, kết nối với card thu

3. Cổng mạng đầu vào, kết nối với máy tính để sửa lỗi và xuất bản chương trình, hoặc kết nối mạng LAN hoặc Internet

4. Âm thanh đầu ra

5. Cổng USB, dùng để cập nhật chương trình hoặc mở rộng dung lượng

6. Ăng ten WiFi, kết nối ăng ten WiFi để tăng cường tín hiệu không dây

7. Ăng ten 4G(dành riêng cho phiên bản mở rộng 4G)

8. Đèn báo WiFi

9. Đèn báo 4G

10. Nút test

11. Ổ cắm PCIE-4G

12. 3 bộ phím CTRL

13. Đèn báo màn hình

14. Giao diện pin

15. Giao diện HUB75E

16. Rờ-le

17. Giao diện GPS

18. Giao diện cảm biến

19. Giao diện chuyên dụng của cảm biến nhiệt độ

20. Đèn báo hệ thống

21. Đèn báo cảm biến và GPS

22. Khe cắm SIM tiêu chuẩn

23. Cổng mạng đầu ra

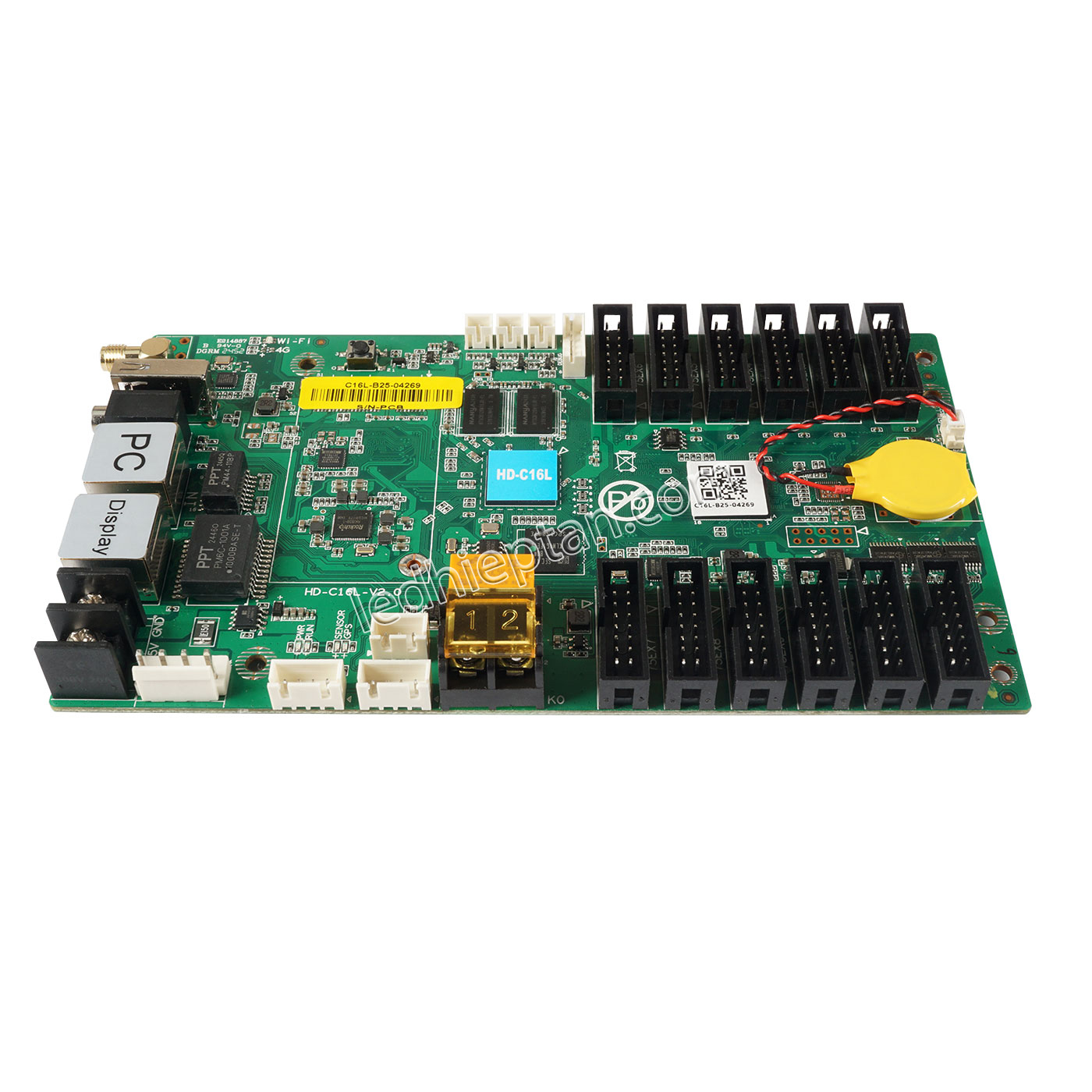

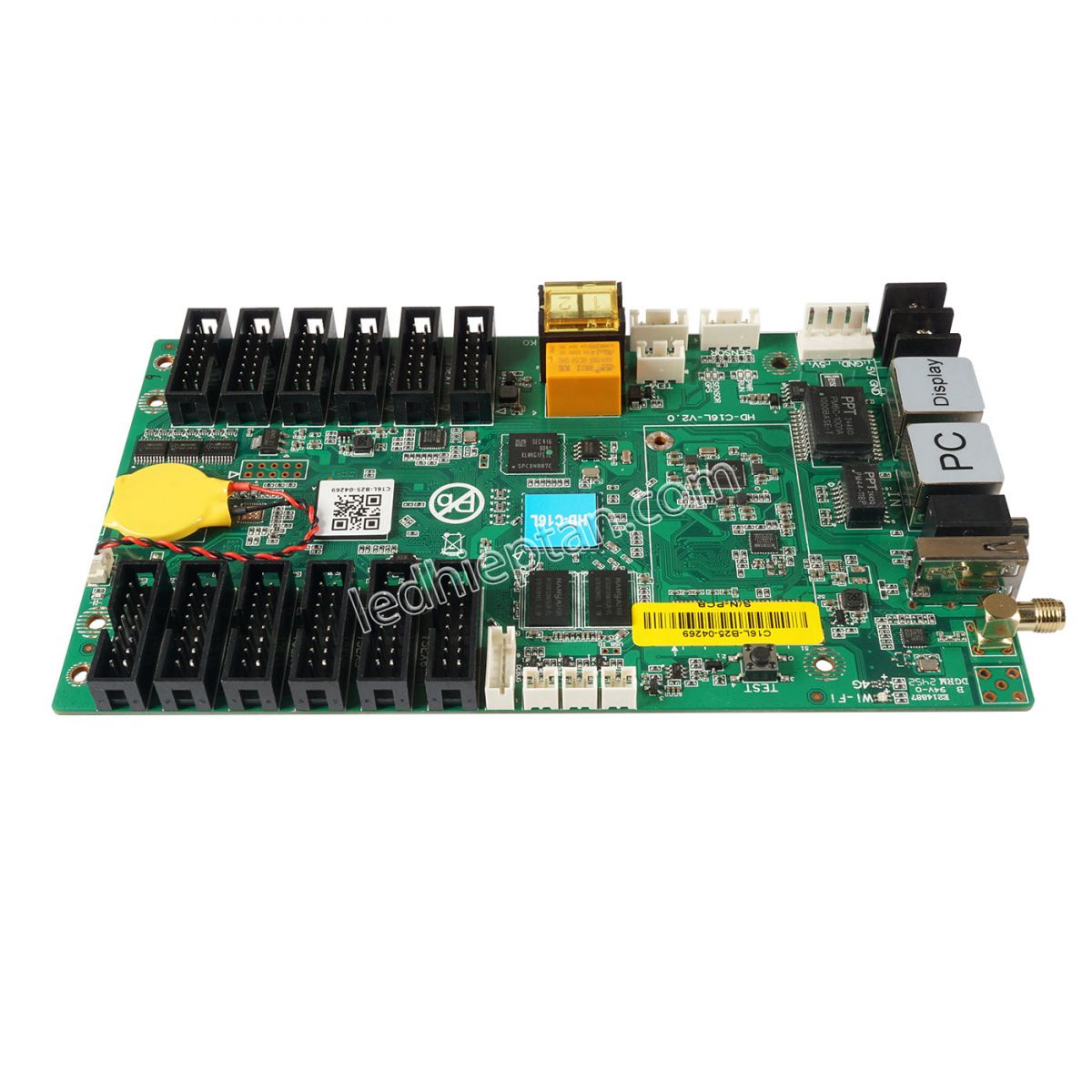

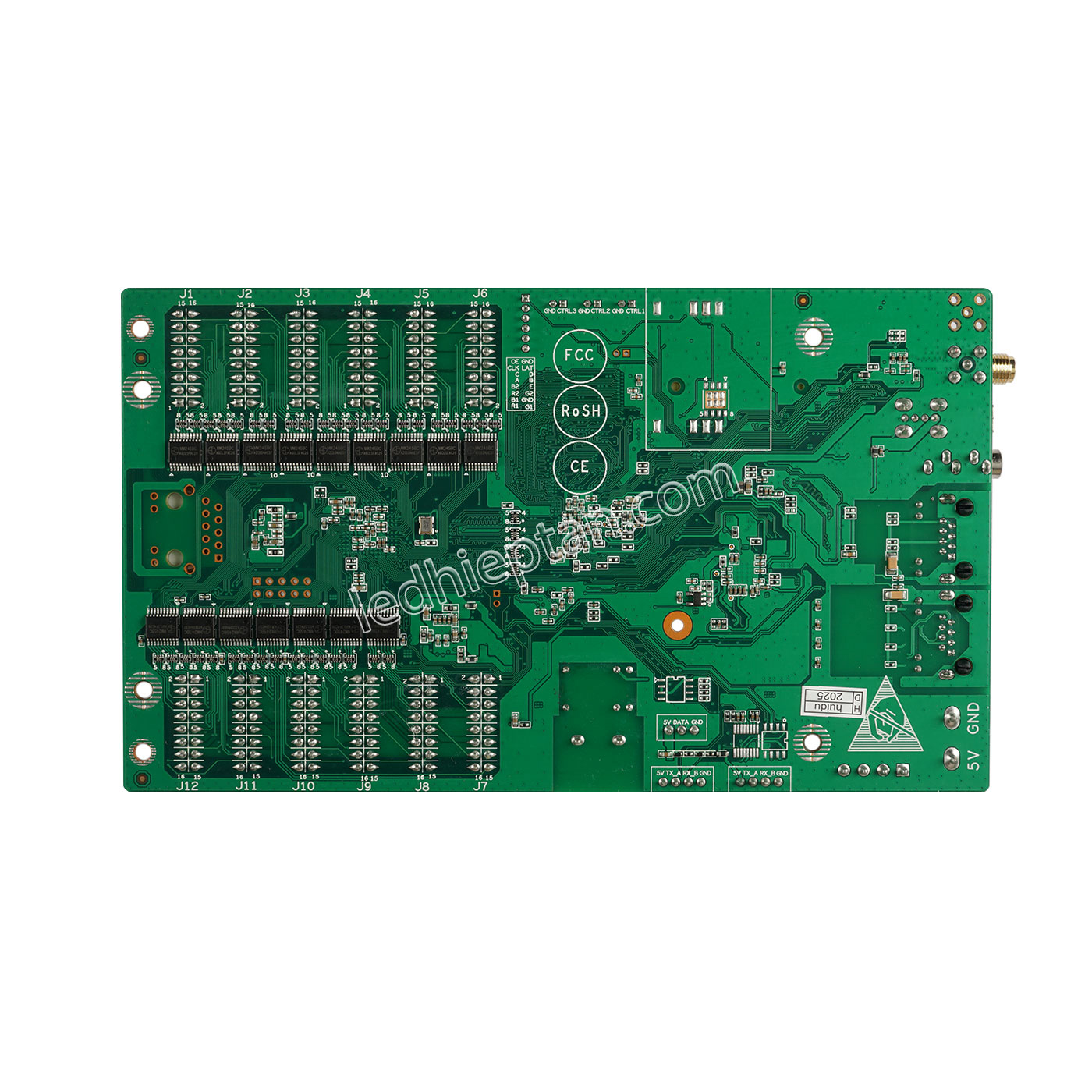

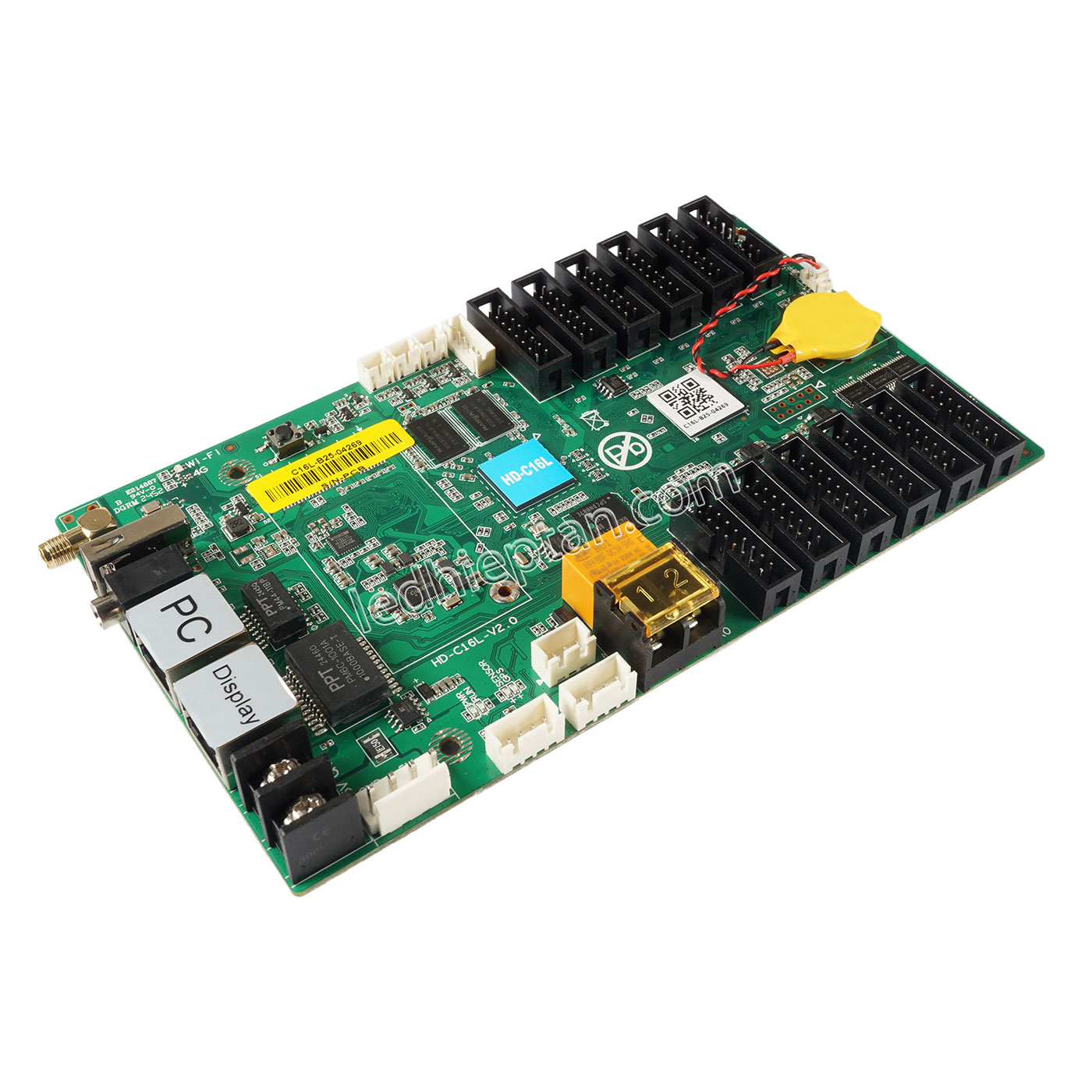

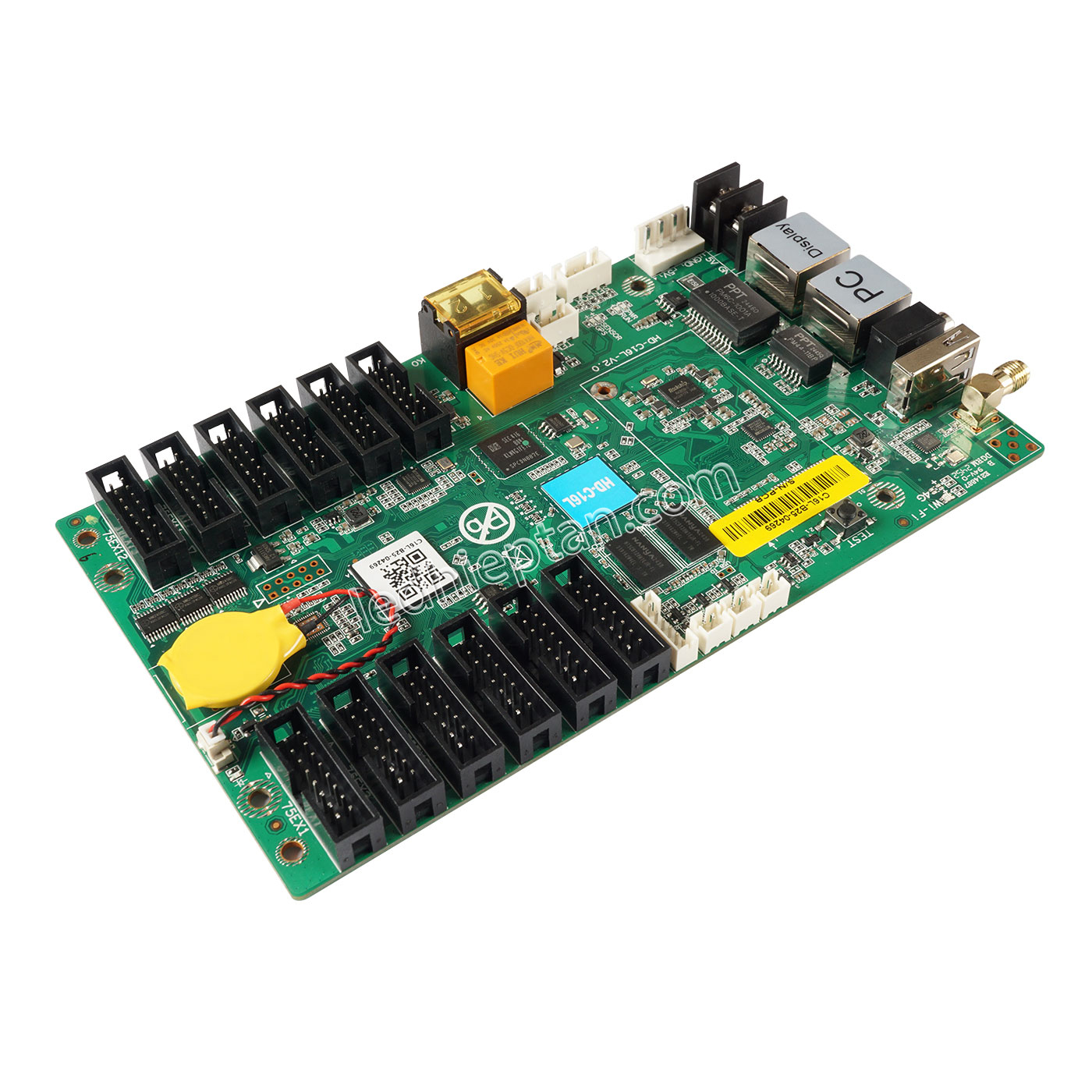

Hình ảnh sản phẩm:

Card HD-C16L WiFi

Card HD-C16L WiFi

Card HD-C16L WiFi

Card HD-C16L WiFi

Card HD-C16L WiFi

Card HD-C16L WiFi
