Card HD-C08L 1,420,000 đ
Card HD-C08L là card phát thế hệ mới tích hợp tính năng card phát, một card thu 8 cổng và thiết bị đầu cuối phát lại nội dung. Hỗ trợ hiển thị video, hình ảnh, ảnh động GIF, văn bản, tài liệu, bảng tính, đồng hồ, đếm giờ và các nội dung khác. Hỗ trợ tốc độ khung hình 60Hz.
Phần mềm hỗ trợ trên máy tính: HDPlayer
Phần mềm hỗ trợ trên ĐTDĐ: LedArt
Điều khiển qua internet: HD Cloud Platform
Ứng dụng:
HD-C08L có thể được dùng trong nhiều ứng dụng quảng cáo và hiển thị thông tin
Hướng dẫn sử dụng:
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tương thích với tấm full màu ngoài trời, trong nhà Hỗ trợ chip thông thường và chip PWM |
| Phạm vi điều khiển | 196.000 pixel, ngang tối đa 2048, cao tối đa 1024 |
| Điện áp hoạt động | 5V |
| Công suất tiêu thụ | 8W |
Lưu ý: giá trị ngang tối đa nghĩa là có thể tăng chiều ngang tối đa đến giá trị này bằng cách giảm chiều cao xuống sao cho vẫn đảm bảo tổng số điểm ảnh không vượt quá phạm vi điều khiển của card. Tương tự với cao tối đa.
Thông số chi tiết:
| Chức năng |
Đạt tiêu chuẩn WiFi 2.4Ghz và hỗ trợ điều khiển không dây APP di động(hỗ trợ chế độ WiFI-AP và WiFi-STA) Rơ le trên bo mạch có thể điều khiển từ xa Hỗ trợ phát lại cửa sổ video 2 kênh (hỗ trợ tối đa 2 kênh 1080P); Hỗ trợ truy cập 4G vào nền tảng XiaoHui Cloud để thực hiện quản lý từ xa trên Internet (tùy chọn); Hỗ trợ giao tiếp UART Hỗ trợ giao tiếp 1 kênh RS-232 hoặc RS-485(tùy chọn) Hỗ trợ phát sóng văn bản thành giọng nói với tiếng Trung và tiếng Anh (tùy chọn) |
| Âm thanh đầu ra | Âm thanh 2 kênh chuẩn TRS 3.5mm |
| Bộ nhớ | 4Gb |
| Giao tiếp | LAN, 4G(phiên bản trong bài viết không hỗ trợ), Wi-Fi, USB |
Thông số khác:
| Định dạng video | AVI, WMV, MPG, RM/RMVB, VOB, MP4, FLV và các định dạng video phổ biến khác Hỗ trợ tối đa 2 video 1080 cùng một lúc |
| Định dạng hình ảnh | Hỗ trợ các định dạng BMP, GIF, JPG, JPEG, PNG, PBM, PGM, PPM và các định dạng hình ảnh thông thường khác |
| Text | Văn bản 1 hàng, văn bản tĩnh, văn bản nhiều hàng, chữ hoạt ảnh, WPS,... |
| Thời gian | Quản lý và hiển thị thời gian thực RTC |
| Nhiệt độ làm việc | -40℃ - 80℃ |
| Phụ kiện kèm theo | Ăng ten |
| Trọng lượng | 140g/mạch |
Chế độ điều khiển:
1. Điều khiển độc lập, kết nối WiFi, kết nối trực tiếp cổng mạng hoặc giao diện USB để hoạt động
2. Điều khiển cụm, hỗ trợ điều khiển từ xa qua Internet
Sơ đồ kết nối:
1. Giao diện nguồn 5V
2. Cổng mạng Ethernet
3. Cổng USB
4. Cổng kết nối ăng ten WiFi
5. Đèn báo WiFi
6. Giao diện pin RTC
7. Giao diện cảm biến nhiệt độ
8. Giao diện GPS
8-1. Đèn báo GPS
9. GIao diện cảm biến
9-1. Đèn báo cảm biến
10. Giao diện HUB75E
11. Đèn báo hiển thị
12. 3 bộ CTRL
Ghi chú: Do thiết kế mô-đun của một số phụ kiện của card điều khiển, sản phẩm thực tế và hình ảnh đặc điểm kỹ thuật có thể khác nhau
Hình ảnh sản phẩm:

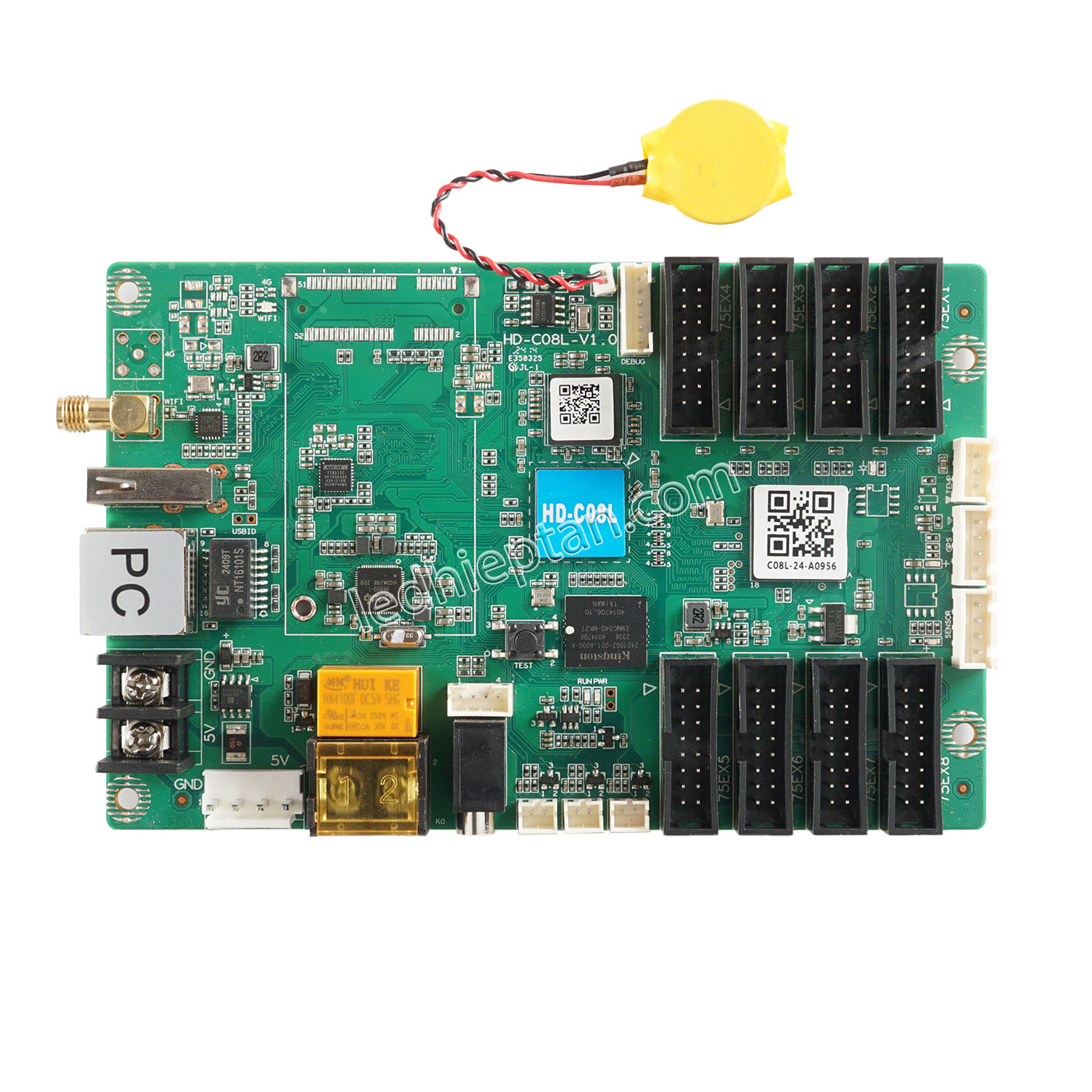

Card HD-C08L

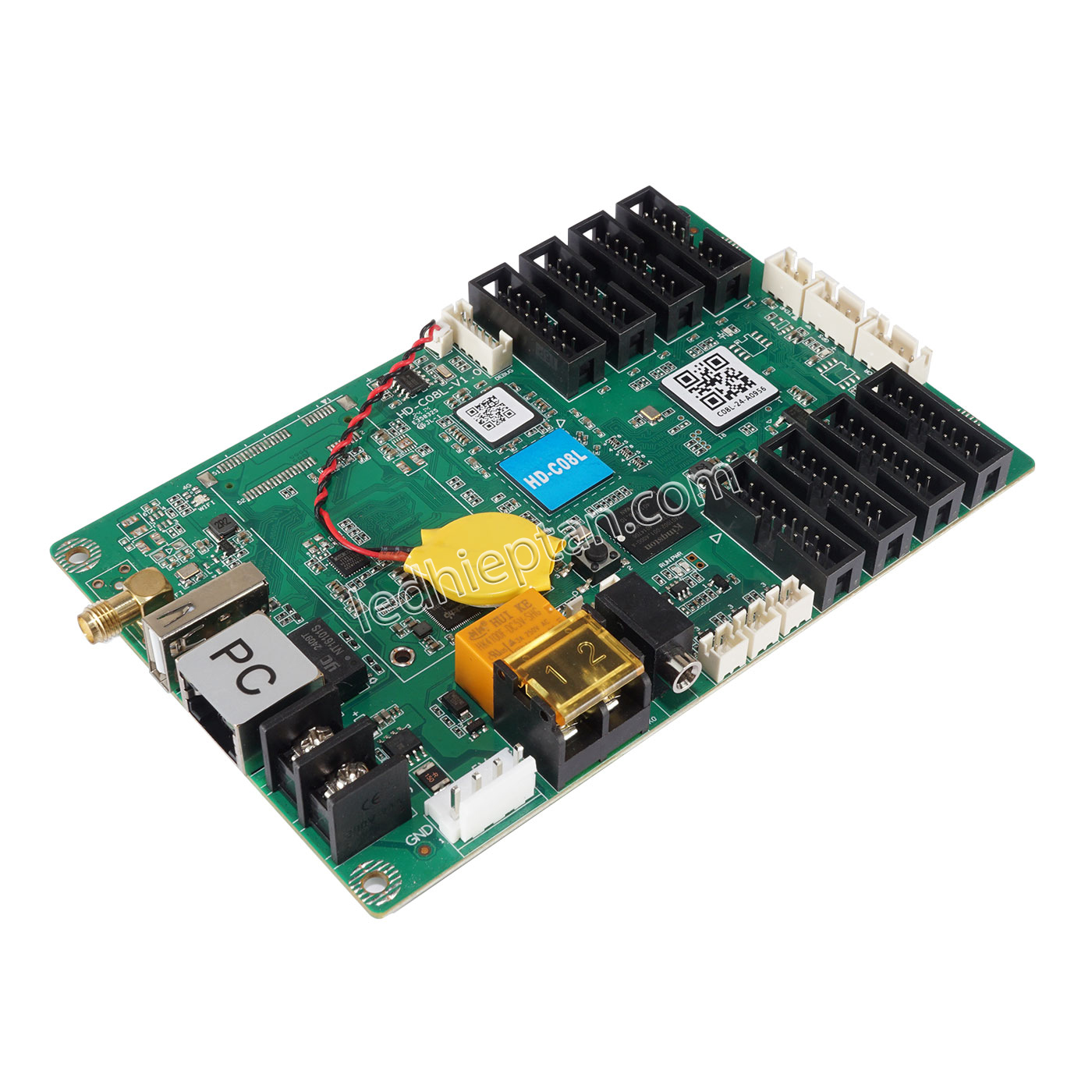

Card HD-C08L

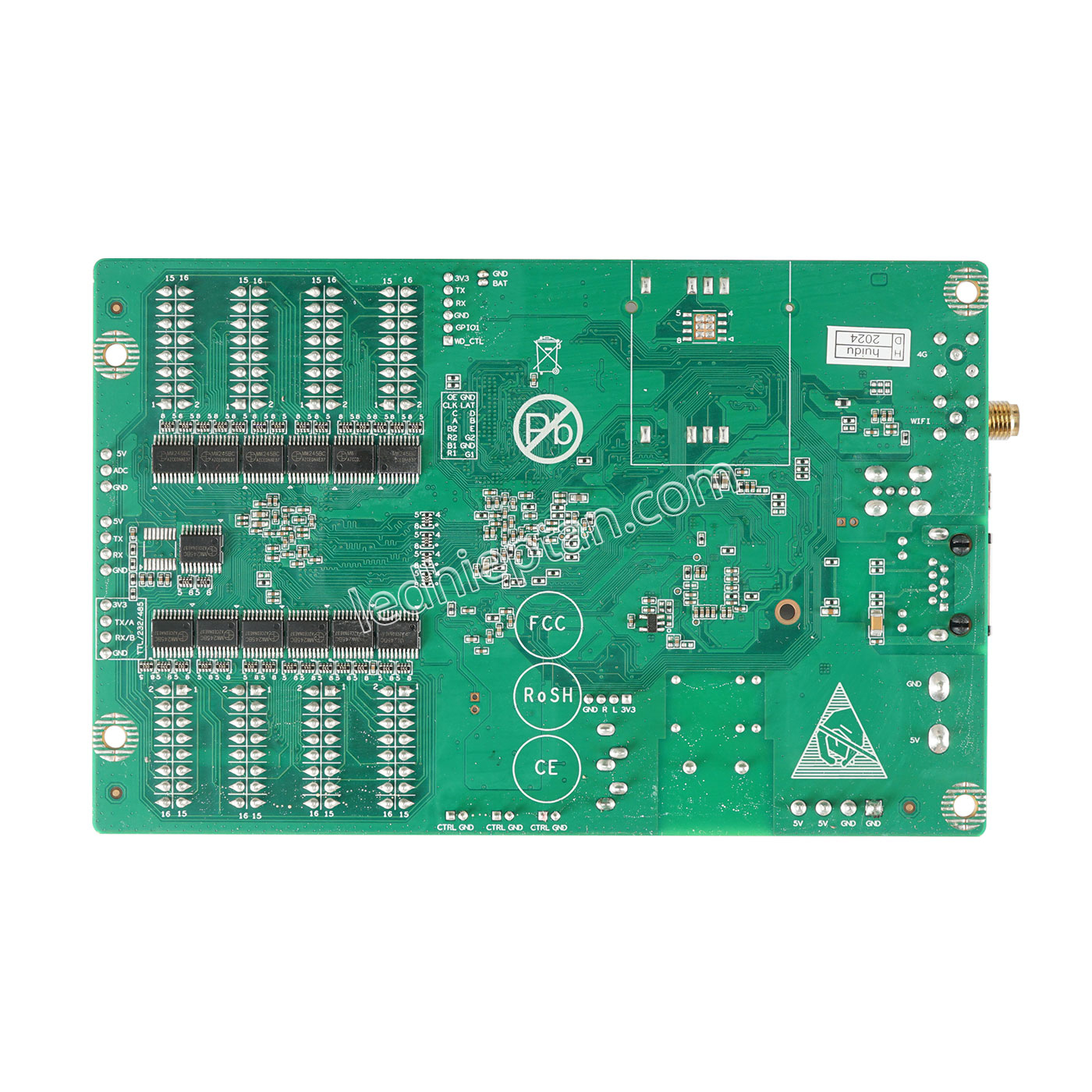

Card HD-C08L

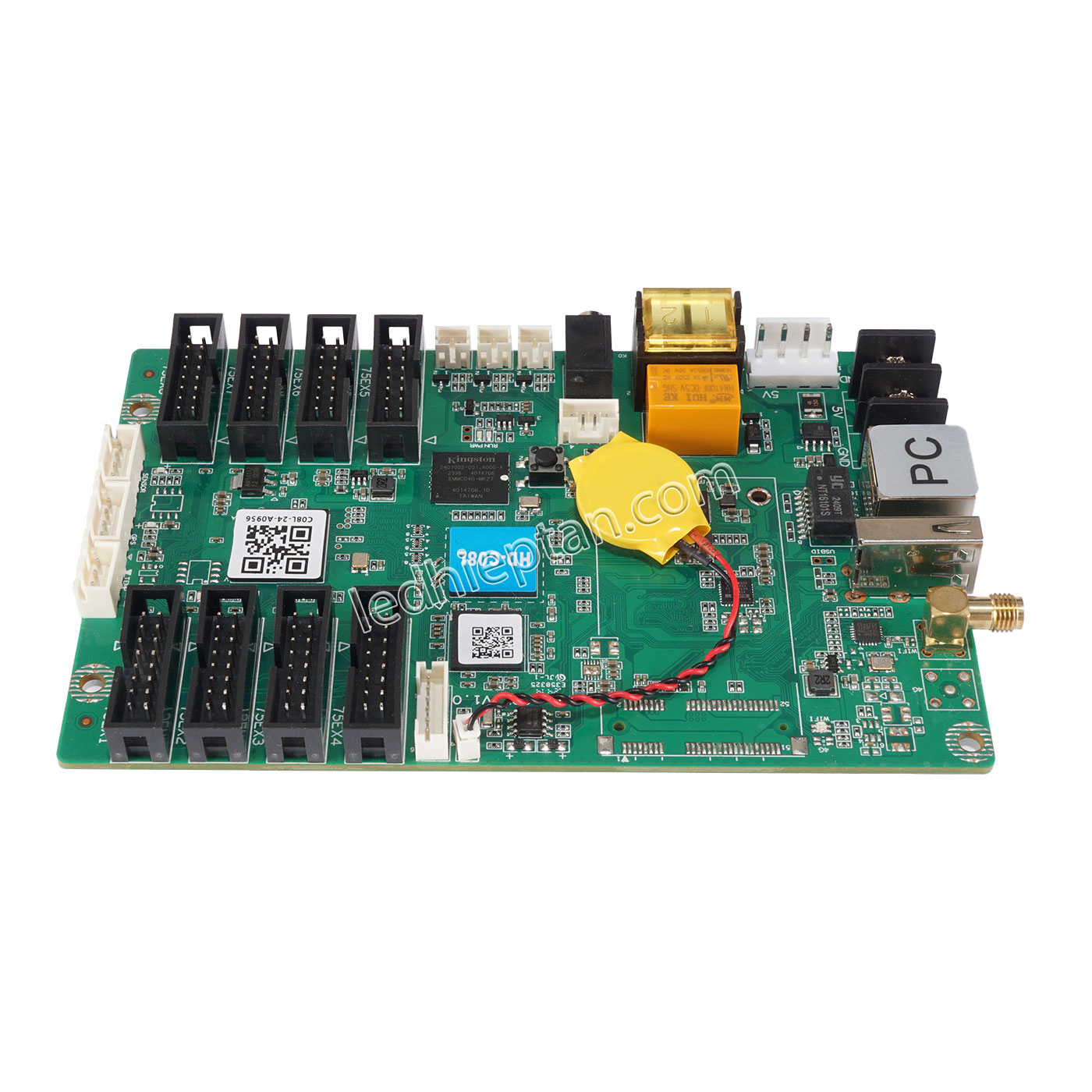

Card HD-C08L

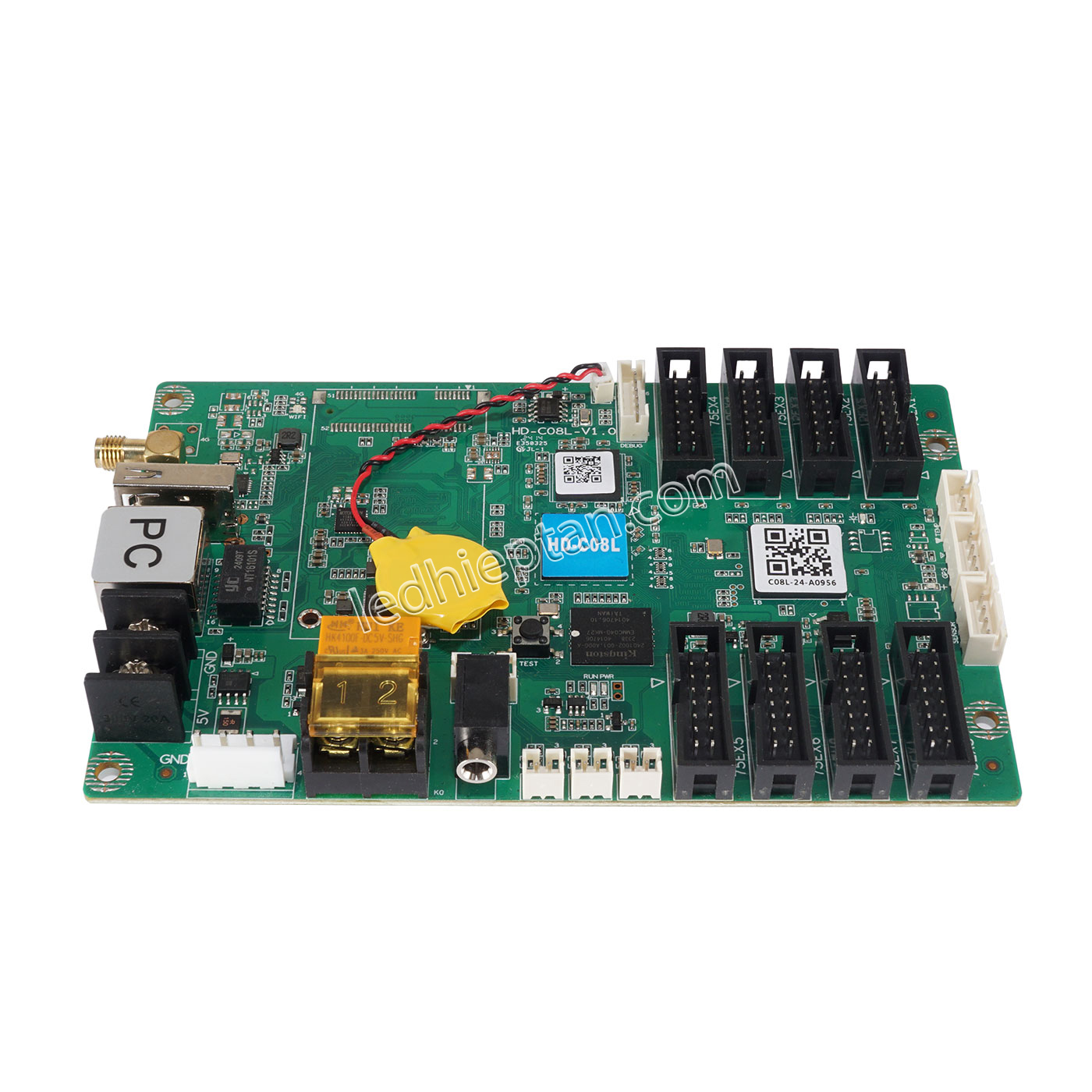

Card HD-C08L

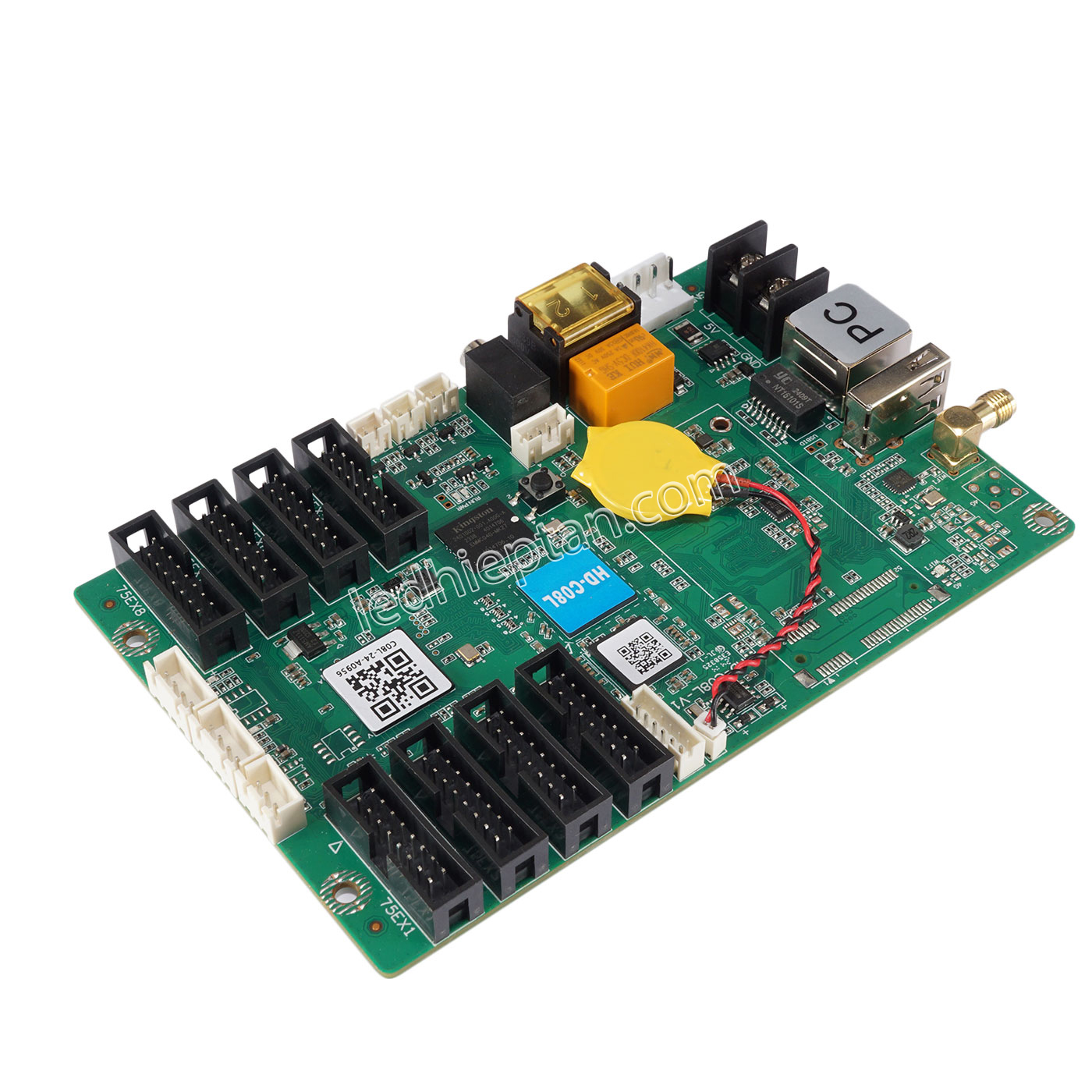

Card HD-C08L
