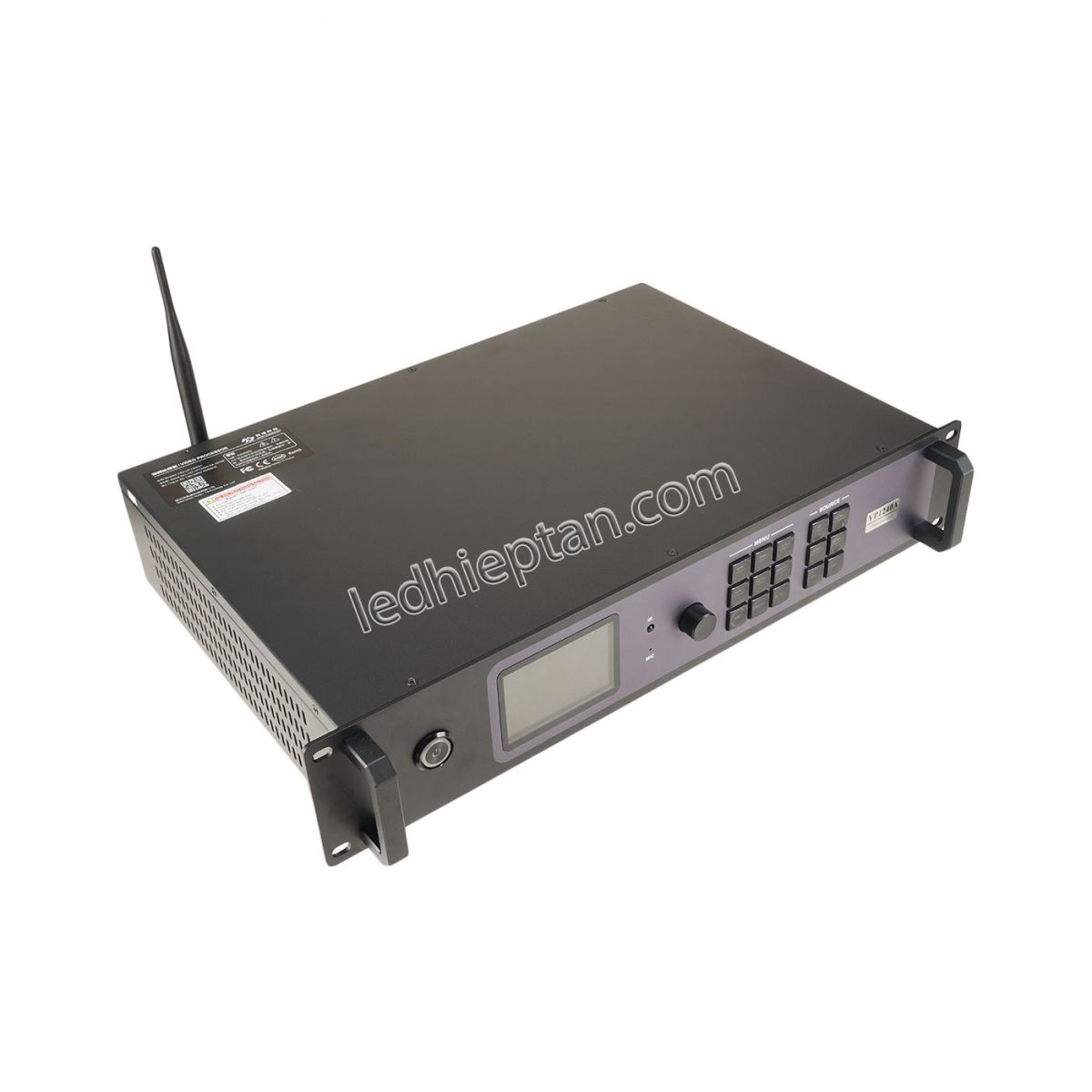

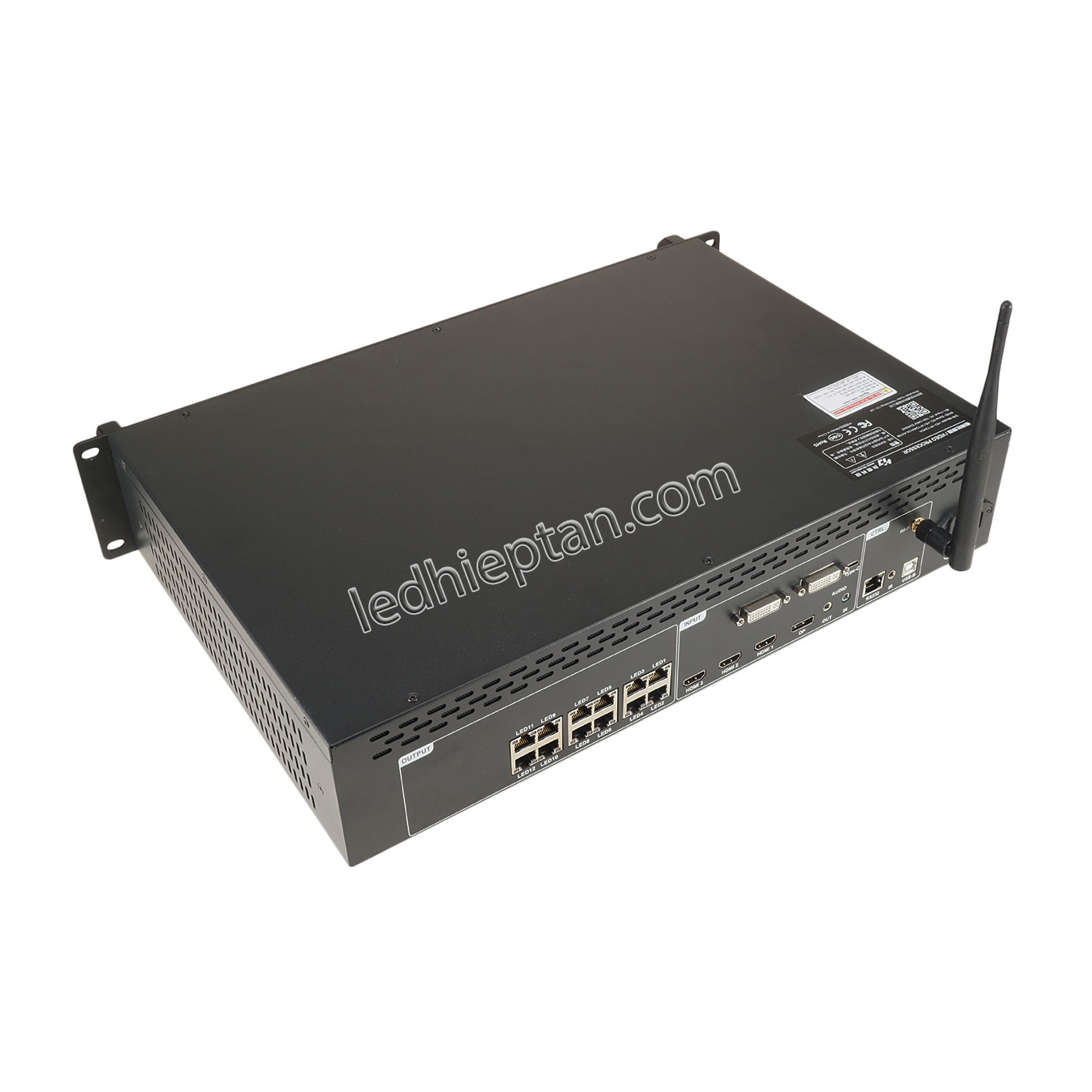

Bộ xử lý hình ảnh HD-VP1240A

19,800,000 đ

Mã sản phẩm: HD-VP1240A

Bộ xử lý hình ảnh HD-VP1240A là bộ xử lý hình 2 trong một cho màn hình LED. Được trang bị 12 cổng mạng Gigabit đầu ra và hỗ trợ hiển thị 4 màn hình cùng một lúc. Có 7 kênh tín hiệu đồng bộ đầu vào, hỗ trợ cả những kênh hình ảnh 4K, và có thể chuyển đổi giữa nhiều tín hiệu đồng bộ đầu vào theo ý muốn.

SẢN PHẨM CÙNG LOẠI

DỊCH VỤ & KHUYẾN MÃI LIÊN QUAN

Tất Cả Khuyến Mãi
Bảo hành: 12 tháng

Sản phẩm liên quan

Chi tiết

Ứng dụng:

Có thể sử dụng trong khách sạn, trung tâm mua sắm, phòng hội nghị, studio và những nơi khác yêu cầu việc phát nội dung trực tiếp.

Lưu ý: để khóa (Lock) VP1240A, chúng ta nhấn giữ 2 phím ESC và FREEZE trong 3 giây. Để mở khóa VP1240A, chúng ta cũng nhấn giữ 2 phím ESC và FREEZE trong 3 giây

Tài liệu và video:

Hướng dẫn sử dụng card màn hình hãng HD

Thông số kỹ thuật:

Đặc trưng:

Khả năng quản lý	7.8 triệu pixels, ngang tối đa 16000 pixels, cao tối đa 4000 pixels
Tích hợp card phát	Tích hợp tính năng card phát với 12 cổng mạng Gigabit đầu ra
ĐIện áp hoạt động	100VAC – 240VAC 50/60Hz
Công suất tiêu thụ	50W
Tỷ lệ lỗi	0%

Thông số chi tiết

Đầu vào	Hỗ trợ 1 kênh DP/ 1 kênh Type-C(không thể sử dụng cả 2 đồng thời) 1 kênh HDMI2.0, 2 kênh HDMI1.4(hoặc 1 kênh HDMI1.4 + 1 kênh tùy chọn) 2 kênh DVI Nhiều tín hiệu video có thể được chuyển đổi tùy ý 1 kênh TRS 3.5mm audio input và HDMI audio input
Đầu ra	12 cổng mạng Gigabit đầu ra, kết nối với card thu xếp tầng 1 kênh TRS 3.5mm audio output
Chức năng	Hỗ trợ đầu vào tín hiệu ONLINE 4K@60Hz, hiển thị điểm - điểm Hỗ trợ 4 màn hình hiển thị, hỗ trợ mọi bố cục màn hình Hỗ trợ 8 cài đặt presets và dễ dàng gọi chúng Wi-Fi tiêu chuẩn, hỗ trợ điều khiển không dây qua APP di động Hỗ trợ điều chỉnh độ sáng và chức năng khóa phím
Nhiệt độ hoạt động	-10°C～60°C

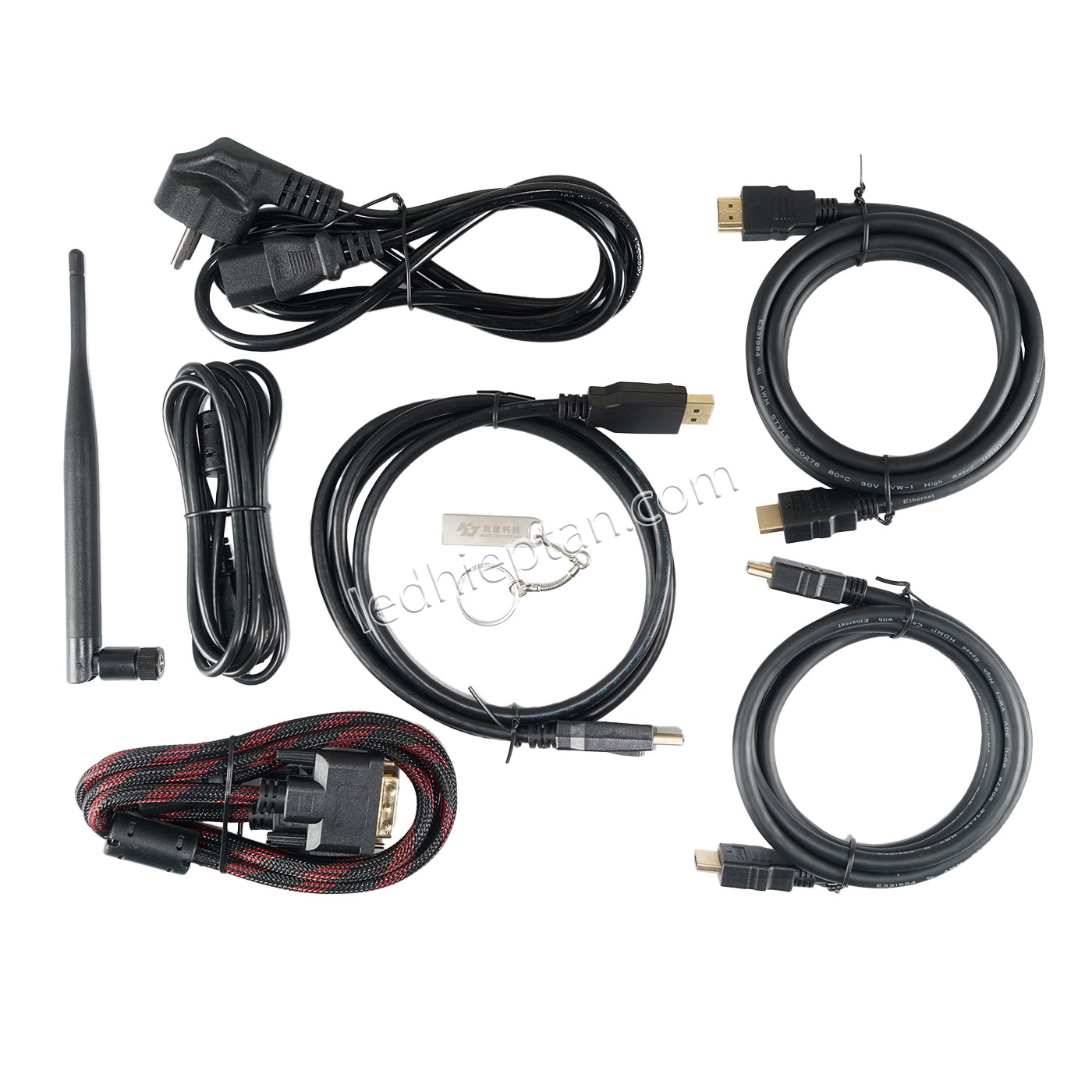

Phụ kiện đi kèm	Cáp nguồn, cáp USB type B, cáp DP, cáp 4K HDMI x2, cáp DVI, ăng ten Wi-Fi, USB, cáp DVI

Phác thảo kết nối:

Bộ xử lý hình HD-VP1640A

Giao diện phần cứng:

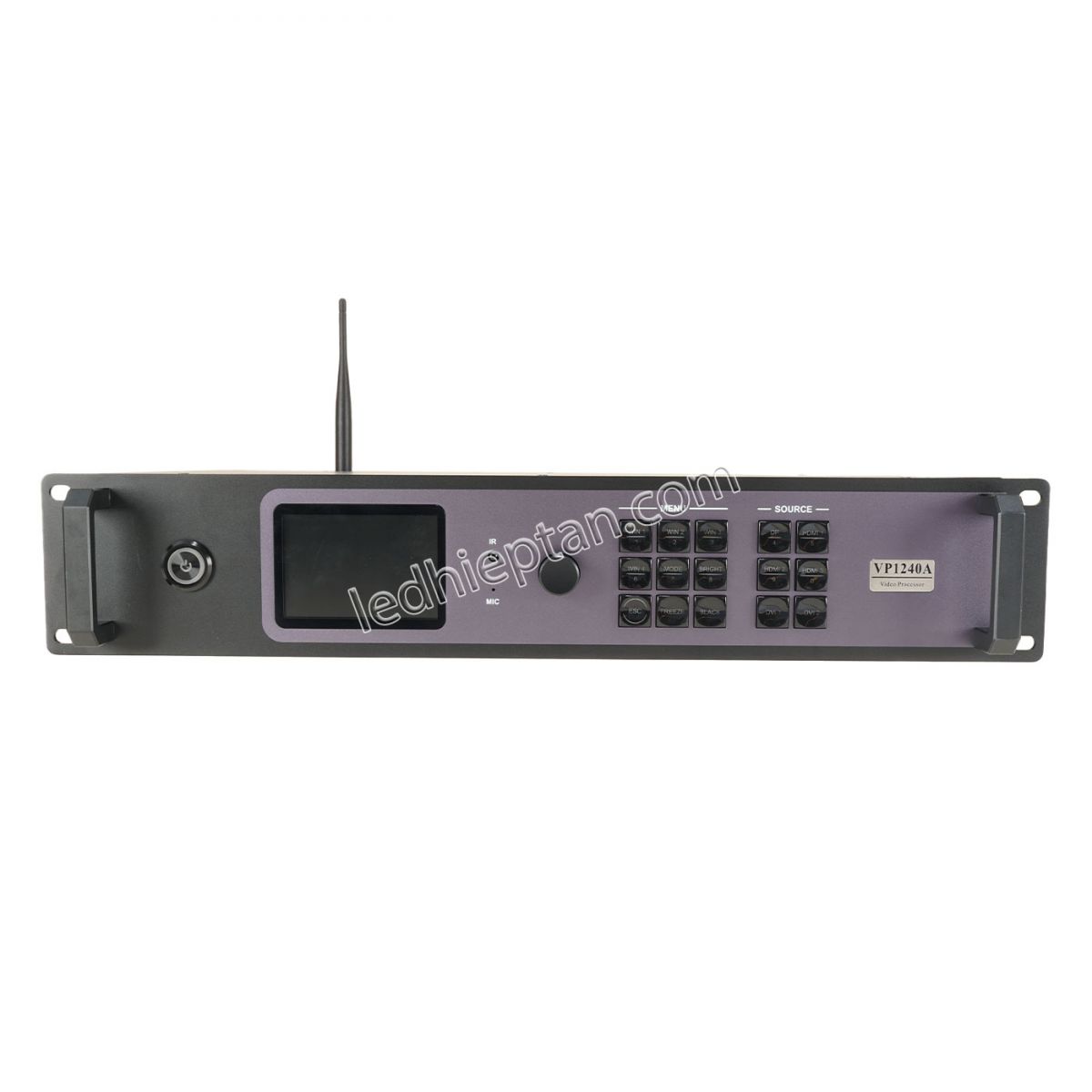

Mặt trước:

Bộ xử lý hình HD-VP1640A

No.	Tên	Mô tả
1	Nút nguồn	Điều khiển nguồn điện đầu vào
2	Màn hình LCD	Debug menu hiển thị, tham số màn hình và các thông tin khác
3	IR&MIC	IR: Bộ thu điều khiển từ xa hồng ngoại MIC: đầu vào bằng giọng nói micro(tùy chọn)
4	Nút đa chức năng	Chọn các Menu, điều chỉnh thông số màn hình và xác nhận thao tác
5	MENU	WIN1~WIN4: Chọn cửa sổ màn hình đã mở MODE: gọi nhanh MENU chế độ cài sẵn BRIGHT: Vào giao diện cài đặt hiệu ứng hình ảnh ESC: phím thoát / trở lại FREEZE: đóng băng màn hình với một lần nhấn BLACK: làm đen màn hình với một lần nhấn
6	SOURCE	Vùng chọn tín hiệu đầu vào

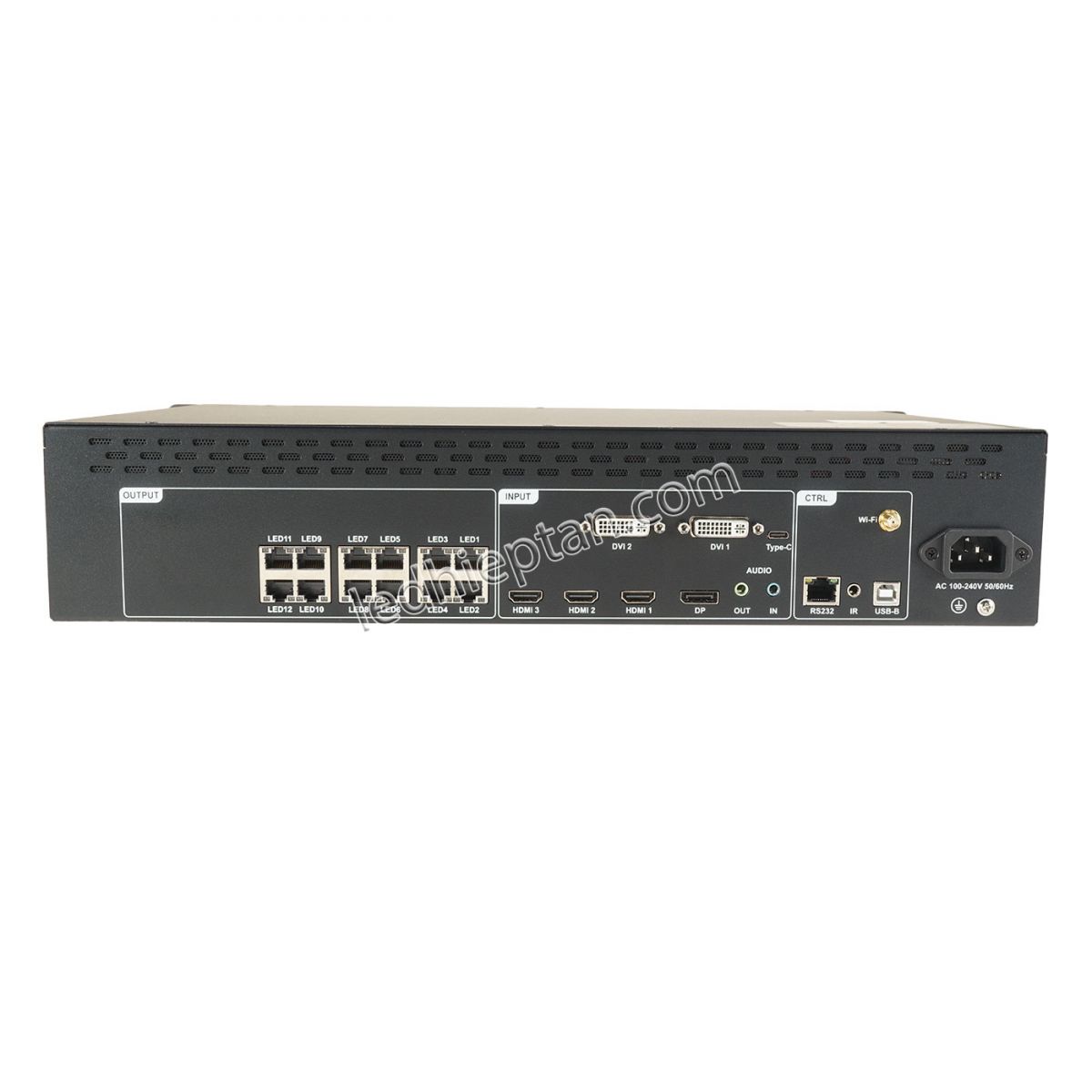

Mặt sau:

Giao diện đầu vào:

No.	Tên giao diện	Số lượng	Mô tả
2	Type-C	1	Giao diện đầu vào Type-C Hình thức giao diện: Type-C Tiêu chuẩn tín hiệu: DP1.2 tương thích ngược Độ phân giải: VESA tiêu chuẩn, ≤3840x2160@60Hz Hỗ trợ đầu vào âm thanh Lưu ý: Type-C và DP cùng chia sẻ một nút, và mặc định là chế độ DP. Nếu bạn muốn bật Type-C, bạn cần vào [Advancred Setting] và bật nó lên. Đối với các hoạt động cụ thể, vui lòng tham khảo hướng dẫn vận hành
	DP	1	Giao diện đầu vào DP Hình thức giao diện: DP Tiêu chuẩn tín hiệu: DP1.2 tương thích ngược Độ phân giải: ≤3840x2160@60Hz
	HDMI	3	HDMI2.0(HDMI1) HDMI1.4(HDMI2, HDMI3) Lưu ý: chọn 1 trong các chức năng HDMI3 để trình chiếu
	DVI	2	Giao diện đầu vào DVI Hình thức giao diện: DVI-I socket Tiêu chuẩn tín hiệu: DVI1.0, HDMI1.3 tương thích ngược Độ phân giải: VESA tiêu chuẩn, PC đến 1920x1080, HD đến 1080P
	AUDIO IN	1	Giao diện đầu vào AUDIO TRS 3.5 2 kênh
4	Nguồn	1	AC 100 ~ 240V, 50/60Hz

Giao diện đầu ra:

No.

Tên giao diện

Số lượng

Mô tả

Gigabit Ethernet

Sử dụng để xếp tầng các card thu để truyền luồng dữ liệu RGB.

Mỗi cổng mạng có phạm vi kiểm soát là 650.000 pixels

AUDIO OUTPUT

Giao diện AUDIO TRS 3.5 2 kênh

Kết nối với bộ khuếch đại âm thanh để có đầu ra âm thanh công suất cao

Giao diện điều khiển:

No.	Tên giao diện	Số lượng	Mô tả
3	USB-B	1	Kết nối với máy tính để debug thiết bị
	RS232	1	Kết nối thiết bị điều khiển trung tâm để điều khiển tập trung
	Wi-Fi	1	Kết nối ăng ten Wi-Fi
1	IR	1	Được sử dụng để kết nối cáp mở rộng điều khiển từ xa hồng ngoại bên ngoài
